Focke-Wulf Fw 189 A-1 „Uhu“ – Flugzeug-Handbuch & Dokumentation

Focke-Wulf Fw 189 A-1 „Uhu“ – Originales Flugzeug-Handbuch & Werkschrift

Tauche ein in die faszinierende Konstruktion des berühmtesten Nahaufklärers der Luftfahrtgeschichte – dem „fliegenden Auge“ der Ostfront. Dieses seltene und detailreiche Flugzeug-Handbuch zur Focke-Wulf Fw 189 A-1 bietet eine umfassende technische Gesamtdarstellung dieses markanten Doppelrumpfflugzeugs. Mit originalgetreuen Konstruktionszeichnungen, präzisen Schnittbildern, Leitungs- und Verkabelungsplänen sowie exakten Wartungsvorschriften ermöglicht dieses historische Dokument tiefgehende Einblicke in ein Meisterwerk deutscher Luftfahrttechnik.

Inhalt:

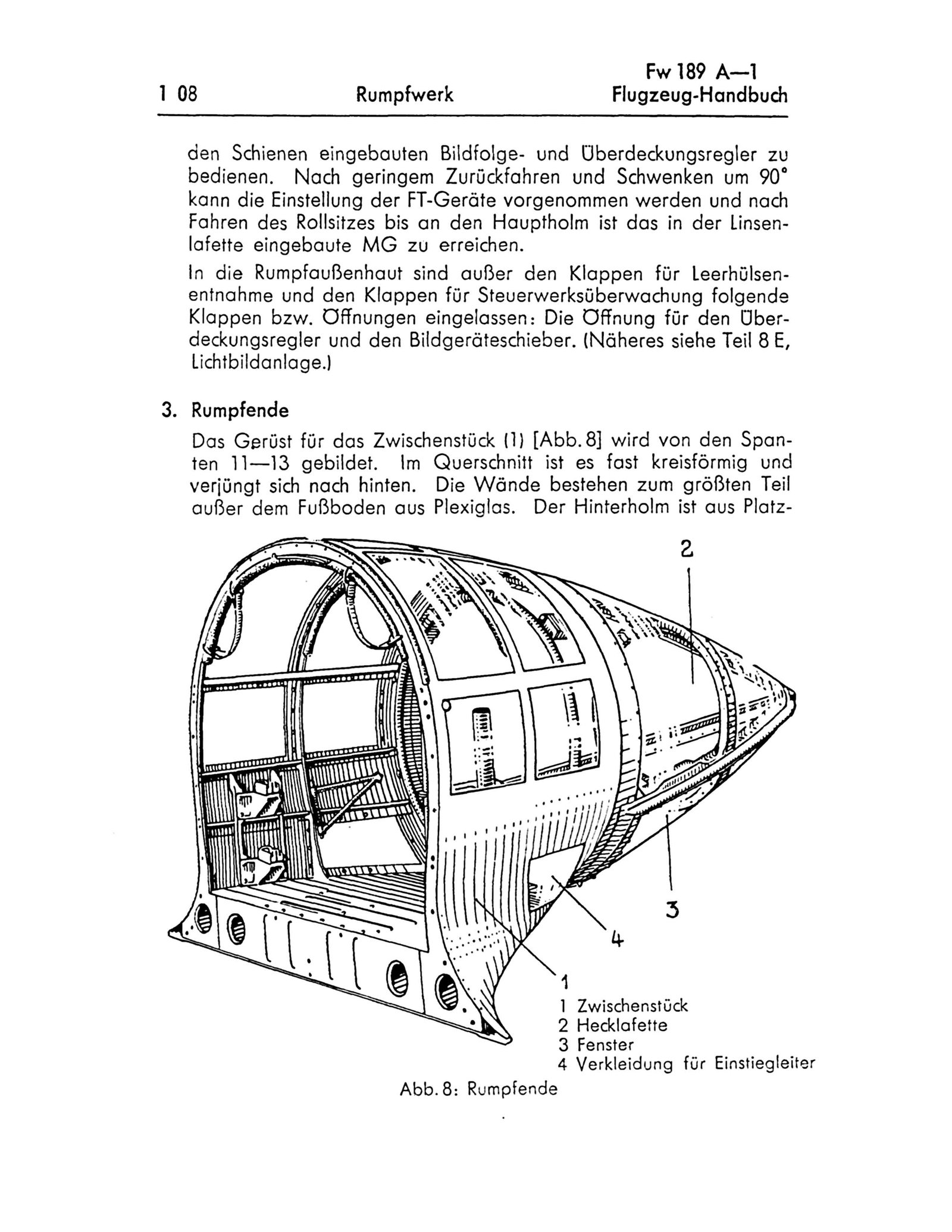

Zelle, Glaskanzel und Doppelrumpf-Konstruktion

Detaillierte Einblicke in die charakteristische Architektur des Ganzmetall-Aufklärers:

• Konstruktion und Zerlegung der zentralen, vollverglasten Besatzungsgondel („Glashaus“)
• Aufbau der beiden Leitwerksträger und des zweigeteilten Leitwerks
• Tragflächenstruktur, Querruder, Landeklappen und Rudertrimmungen
• Cockpit-Anordnung, Instrumentenbretter und Sitzpositionen der dreiköpfigen Besatzung

Triebwerksanlage & Verstellluftschrauben

Vollständige Dokumentation der beiden Argus-Zwölfzylinder-Triebwerke:

• Einbau und Funktionsweise der hängenden V12-Motoren Argus As 410 A-1
• Die automatische Argus-Verstellluftschraube mit Windmühlenflügel-Regelung
• Kraftstoff-, Schmierstoff- und Entlüftungssysteme inklusive Tankeinbau
• Motorbedienung, Anlasssysteme und Notabschaltung

Fahrwerk, Hydraulik & Bordsysteme

Funktionsprinzipien und Wartungsanleitungen der Flugzeugmechanik:

• Einziehbares Hauptfahrwerk (Einfahren nach hinten in die Motorgondeln) und Spornrad
• Hydraulische und pneumatische Anlagen zur Fahrwerks- und Klappenbetätigung
• Bordnetz, elektrische Generatoren, Beleuchtung und Signalübertragung
• Heizungs- und Sauerstoffanlagen für Einsätze in großen Höhen

Aufklärungsausrüstung & Bewaffnung

Umfassende Details zur sensorischen und defensiven Kampfausstattung:

• Einbau und Bedienung der Reihenbildkameras (z. B. Rb 20/30 oder Rb 50/30) und Handkameras
• Funkausrüstung für Zielortung und direkte Verbindung zu Bodentruppen
• Starre Bewaffnung: Zwei nach vorn feuernde 7,92-mm-MG 17 in den Tragflächenwurzeln
• Bewegliche Abwehrstände (B- und C-Stand mit MG 15 bzw. MG 81 / MG 81Z Zwillings-MG)
• Außenlaststationen (ETC 50) für Splitterbomben und Rauch-/Nebelgeräte

Warum dieses digitale Buch?

• Sehr seltene Originalquelle: Historische Werkschrift zu einem der ungewöhnlichsten und erfolgreichsten Aufklärungsflugzeuge.
• Hervorragende Detailtiefe: Zahlreiche Explosionszeichnungen, Schaltpläne und Schnittdarstellungen von Mechanik und Struktur.
• Perfekt für Enthusiasten: Unverzichtbar für Historiker, Flugzeug-Restauratoren, Scale-Modellbauer und Flugsimulator-Piloten (z. B. IL-2 Sturmovik).

Dieses digitale Buch ist ein unverzichtbares Nachschlagewerk für jeden, der die ausgefeilte Technik und Einsatzpraxis des legendären Nahaufklärers im Detail verstehen möchte. Sichere dir jetzt dieses historische Werk und entdecke Luftfahrtgeschichte aus erster Hand!
